וואָס איז PV Ribbon און ווי איז עס מאַניאַפאַקטשערד?

וואָס איז פּוו בענד און ווי איז עס מאַניאַפאַקטשערד?

פּוו בענדאיז אַ קריטיש אָנפירער פֿאַר קראַנט טראַנסמיסיע אין קריסטאַליין סיליציום פאָטאָוואָלטאַיק מאַדזשולז. עס איז טיפּיקלי געמאכט פון אַ הויך-קאַנדאַקטיוואַטי קופּער באַזע מאַטעריאַל וואָס אַנדערגאָוז ראָולינג, אַנילינג און צין-פּלייטינג פּראַסעסאַז. דעפּענדינג אויף זייער אַפּלאַקיישאַן, פּוו ריבאַנז זענען בפֿרט קאַטאַגערייזד אין ינטערקאַנעקשאַן ריבאַנז און בוסבאַר ריבאַנז.

ינטערקאַנעקשאַן ריבאַנז פאַרבינדן שכייניש זונ - סעלז, קאַנדאַקטינג די קראַנט דזשענערייטאַד דורך די סעלז צו די צעל שטריקל. בוסבאַר ריבאַנז, וואָס זענען בכלל גרעסערע אין גרייס, קלייַבן קראַנט פון די צעל סטרינגס און פירן עס צו די רעזולטאַט טערמינאַלס אָדער קנופּ קעסטל פון די מאָדולע. דעריבער, די בענד ס דימענשאַנאַל אַקיעראַסי, סטרייטנאַס, קאָוטינג יונאַפאָרמאַטי און מעטשאַניקאַל פּראָפּערטיעס גלייַך פּראַל אויף די פעסטקייַט פון די סאַדערינג פּראָצעס און די לאַנג-טערמין רילייאַבילאַטי פון די מאָדולע.

פארוואס קופּער דראָט מוזן זיין ראָולד אין פלאַך בענד?

טראַדיציאָנעל קייַלעכיק קופּער דראָט קענען ניט זיין געוויינט גלייַך אין פּוו מאַדזשולז; עס ריקווייערז פּלאַסטיק דיפאָרמיישאַן צו ענדערן זייַן קרייַז-סעקשאַנאַל פאָרעם, טראַנספאָרמינג די מאַטעריאַל פון אַ קייַלעכיק פּראָפיל אין אַ פלאַך פּאַס מיט אַ גענוי ברייט-צו-גרעב פאַרהעלטעניש.

אין בענד פּראָדוקציע, די האַרץ פֿונקציע פון ​​די ראָולינג פּראָצעס איז ניט בלויז צו "פלאַטאַן די קופּער דראָט," אָבער צו דערגרייכן סטאַביל ברייט, גרעב, ברעג קוואַליטעט און פלאַטנאַס דורך קאַנטראָולד דיפאָרמיישאַן. פלאַקטשויישאַנז אין ברייט קענען ווירקן סאַדערינג אַליינמאַנט, אַניוואַן גרעב ימפּאַקץ עלעקטריקאַל קעגנשטעל קאָנסיסטענסי, און נעבעך סטרייטנאַס קענען פירן צו וויינדינג ירעגיאַלעראַטיז און אַנסטייבאַל צין פּלייטינג אין סאַבסאַקוואַנט סטעפּס.

דעריבער, די פּוו בענד ראָולינג פּראָצעס ריקווייערז סיימאַלטייניאַס קאָנטראָל איבער מאַטעריאַל דיפאָרמיישאַן, שפּאַנונג קאָואָרדאַניישאַן, דימענשאַנאַל דורכקוק און ייבערפלאַך קוואַליטעט.

פּוו בענד מאַנופאַקטורינג פּראָצעס

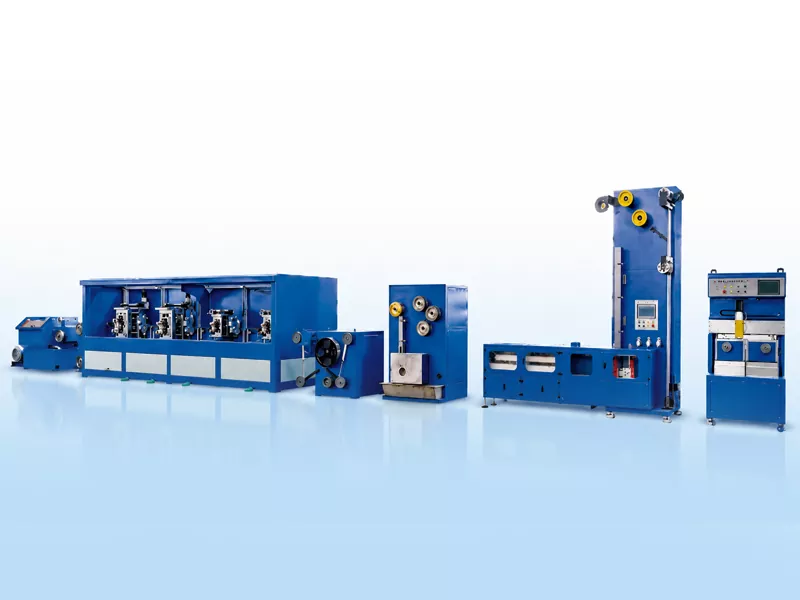

אַ טיפּישפּוו בענד פּראָדוקציע שורהניצט TU1 זויערשטאָף-פֿרייַ קופּער דראָט ווי רוי מאַטעריאַל. דורך פּראַסעסאַז אַזאַ ווי מאַלטי-בינע דראָט צייכענונג, פּינטלעכקייַט ראָולינג, קעסיידערדיק אַנילינג, פלאַקס באַהאַנדלונג, הייס-טונקען צין פּלייטינג און אָטאַמאַטיק וויינדינג, עס אַטשיווז די קעסיידערדיק פּראָדוצירן פון פלאַך, צין-פּלייטאַד קאַנדאַקטיוו ריבאַנז פון קייַלעכיק קופּער דראָט.

פון קופּער ווירע צו פּוו בענד מאַנופאַקטורינג פּראָצעס

צייכענונג מאַשין

4 זעמל שטיין

אַנילינג

צין קאָוטינג

אָטאַמאַטיק שפּול טשאַנג

פּרעסיסיאָן נעמען-אַרויף

קייַלעכיק קופּער דראָט → דראָט צייכענונג → פּרעסיסיאָן ראָולינג → אַנילינג → פלאַקס באַהאַנדלונג → הייס-טונקען צין פּלאַטינג → אָטאַמאַטיק וויינדינג

שליסל מאַנופאַקטורינג טשאַלאַנדזשיז

1. ברייט און גרעב קאָנטראָל

די ברייט און גרעב פון די בענד באַשטימען די סאַדערינג קאָנטאַקט געגנט, ילעקטריקאַל קעגנשטעל קאָנסיסטענסי און די פעסטקייַט פון די מאָדולע אויסלייג. פֿאַר ברייט, דין בוסבאַר פּראָדוקטן, אפילו מינערווערטיק פלאַקטשויישאַנז בעשאַס ראָולינג זענען אַמפּלאַפייד אין די סאַבסאַקוואַנט סטאַגעס פון צין-פּלייטינג און וויינדינג.

2. סטריפּ פלאַטנאַס און סטראַיגהטנעסס

סטריפּ פלאַטנאַס און סטרייטנאַס ווירקן די דרך בעשאַס צין פּלייטינג, שפּאַנונג פעסטקייַט און וויינדינג ניטנאַס. נעבעך סטרייטנאַס ז די פּאַס צו וואַנדערן, לידינג צו אַניוואַן וויינדינג אָדער דאַונטיים פֿאַר אַדזשאַסטמאַנץ אין סאַבסאַקוואַנט פּראַסעסאַז.

3. אַנילינג און מעטשאַניקאַל פּראָפּערטיעס

ראָולד קופּער סטריפּס דאַרפן אַנילינג צו סטרויערן זייער מעטשאַניקאַל פּראָפּערטיעס. ניט גענוגיק אַנילינג רעזולטאַטן אין יבעריק כאַרדנאַס, וואָס כינדערז סאַבסאַקוואַנט סאַדערינג און דרוק רעליעף אין די מאָדולע; קאָנווערסעלי, איבער-אַנאַלינג קענען קאָמפּראָמיס פּראָדוקציע פעסטקייַט און דימענשאַנאַל קאָנסיסטענסי.

4. צין קאָוטינג וניפאָרמאַטי

הייס-טונקען צין פּלייטינג ריקווייערז גאַנץ קאַווערידזש פון די בענד ס ייבערפלאַך און עדזשאַז. א קאָוטינג וואָס איז צו דין ימפּערז סאַדעראַביליטי, בשעת אַ יקסעסיוולי דיק קאָוטינג ינקריסיז מאַטעריאַל קאַנסאַמשאַן און קען ווירקן דימענשאַנאַל קאָנסיסטענסי.

5. וויינדינג קאָנסיסטענסי

אָטאַמאַטיק וויינדינג אַפעקץ ניט בלויז די אויסזען פון די פּראָדוקט אָבער אויך די סאַבסאַקוואַנט פּאַקידזשינג, אַריבערפירן און באַניץ. סיבות אַזאַ ווי שפּאַנונג קאָנטראָל, סערוואָ-געטריבן טראַווערס מעקאַניזאַמז, און שפּולקע-טשאַנגינג מעטהאָדס באַשטימען וויינדינג טייטנאַס און ברעג אַליינמאַנט.

פארוואס אָנליין מעזשערמאַנט איז וויכטיק

אין קעסיידערדיק פּראָדוקציע, מאַנואַל אָרט טשעקס קענען נישט צושטעלן בייַצייַטיק באַמערקונגען אויף ברייט און גרעב ווערייישאַנז וואָס פאַלן בעשאַס די ראָולינג פּראָצעס. אָנליין לאַזער מעזשערמאַנט מאָניטאָרס דימענשאַנאַל דיווייישאַנז אין פאַקטיש-צייט און פידז דאַטן צו די אָפּעראַטאָר צובינד, וואָס אַלאַוז אָפּערייטערז צו סטרויערן פּראָצעס פּאַראַמעטערס פּונקט.

פֿאַר פּוו בענד מאַניאַפאַקטשערערז, די ווערט פון אָנליין דורכקוק ליגט ניט בלויז אין דיטעקטינג ניט-קאַנפאָרמינג פּראָדוקטן, אָבער אויך אין מינאַמייזינג פּעקל-צו-פּעקל ווערייישאַן און ענכאַנסינג קאָנסיסטענסי בעשאַס קעסיידערדיק פּראָדוקציע.

טיפּיש פּראָדוקט קייט

פּראָסט פאַרטיק דימענשאַנז פֿאַר פּוו בוסבאַרס קייט פון 3 צו 8 מם אין ברייט און 0.2 צו 0.4 מם אין גרעב. ספּעציפיש רעקווירעמענץ וועגן דימענשאַנז, טאָלעראַנץ, צין קאָוטינג גרעב און מעטשאַניקאַל פּראָפּערטיעס זענען באשלאסן דורך מאָדולע פּלאַן, סאַדערינג פּראַסעסאַז און קונה פּראָדוקט סטאַנדאַרדס.

מסקנא

פּוו בענד מאַנופאַקטורינג איז נישט אַ פּראָצעס מיט אַ איין שטיק פון ויסריכט; אלא, עס איז אַ קעסיידערדיק, ינאַגרייטיד פּראָצעס וואָס קאַמפּרייזיז דראָט צייכענונג, ראָולינג, אַנילינג, צין פּלייטינג, דורכקוק און וויינדינג. פֿאַר די מאַנופאַקטורינג פון הויך-עפעקטיווקייַט פאָטאָוואָלטאַיק מאַדזשולז, סטאַביל בענד דימענשאַנז, גוט סטרייטנאַס, אַ מונדיר צין קאָוטינג און קאַנטראָולאַבאַל מעטשאַניקאַל פּראָפּערטיעס זענען פונדאַמענטאַל צו ינשור די מאָדולע סאַדערינג קוואַליטעט און לאַנג-טערמין רילייאַבילאַטי.
